Antenne adaptée à nos fréquences

[tequila]

merci pour le lien "graverpascher"

[Aurelien]

Test ce matin à Entrevernes ( abris du Roc des Boeufs pour le Semnoz ) avec 2 radios identiques : Midland CT 210.

Avec antenne originale : quelques crashouillis.
Avec antenne onde complète : grand colombier / salève : très clair. Salève : 2/5 en réception.

[Van Hurlu]

j'ai testé avec une self enroulée autour d'une tube de 20 au lieu de 16
Le résultat est décevant
le diamètre de la self, a une importance aussi grande ??

[tequila]

et moi ma commande faite sur graver pas cher semble moisie
pas de livraison et site fermé 50 euros de perdu
pas cool

[marc]

Tu dois avoir une assurance via ta CB pour ce genre de problème... Pour 50€, ça vaut la peine de regarder

[cirrus91@free.fr]

j'ai testé avec une self enroulée autour d'une tube de 20 au lieu de 16
Le résultat est décevant
le diamètre de la self, a une importance aussi grande ??

Cela est un peu surprenant, les spires étaient elles jointives, réguliérement bobinées?
As tu refait d'autres essais avec du tube électrique.?( poubelle de tout électricien) comme indiqué dans l'article original.
http://lesailesdesenart.free.fr/index.php?option=com_content&view=article&id=183&Itemid=23

Tu dois avoir un problème de fabrication.

[cirrus91@free.fr]

Interressant comme montage, une idée pour le raccordement rapide des possesseurs de kenwood (l'antenne se visse)?

Regardes l'article original toutes les configarations y sont
http://lesailesdesenart.free.fr/index.php?option=com_content&view=article&id=183&Itemid=23

les Kenwood, Jintong etc...

[Van Hurlu]

j'ai testé avec une self enroulée autour d'une tube de 20 au lieu de 16
Le résultat est décevant
le diamètre de la self, a une importance aussi grande ??

Cela est un peu surprenant, les spires étaient elles jointives, réguliérement bobinées?
As tu refait d'autres essais avec du tube électrique.?( poubelle de tout électricien) comme indiqué dans l'article original.
Tu dois avoir un problème de fabrication.

je vais réessayer avec un tube plus petit (du 16)
oui mes spires étaient jointives et régulière
je ne vois pas bien quel problème de fab je pourrai avoir, c'est plutôt facile comme montage
je vous tiens au courant des prochains tests

[Van Hurlu]


tout simplement génial
pour 0€
un câble 50 Ohms avec la BNC qui trainait dans mes placards
un bout de tube plastique
et je reçoit nettement mieux, et surtout des balises qui étaient inaudibles depuis chez moi !

merci

[cirrus91@free.fr]

Ton câble ne serait il pas coupé au niveau du connecteur  ?
Ou mauvaise soudure ? cet endroit est le plus fragile.
peux tu  tester la continuité avec un ohmmetre ou une sonnette ?
Cirrus

j'ai testé avec une self enroulée autour d'une tube de 20 au lieu de 16
Le résultat est décevant
le diamètre de la self, a une importance aussi grande ??

Cela est un peu surprenant, les spires étaient elles jointives, réguliérement bobinées?
As tu refait d'autres essais avec du tube électrique.?( poubelle de tout électricien) comme indiqué dans l'article original.
Tu dois avoir un problème de fabrication.

je vais réessayer avec un tube plus petit (du 16)
oui mes spires étaient jointives et régulière
je ne vois pas bien quel problème de fab je pourrai avoir, c'est plutôt facile comme montage
je vous tiens au courant des prochains tests

[tequila]

bon, j'ai enfin reçu mon colis après 5 coup de fils a ce site fermé
je vais me mettre a bricoler ça ma j'ai une question
Aurélien dit 6 tours pour la bobine et sur le site http://lesailesdesenart.free.fr/index.php?option=com_content&view=article&id=183&Itemid=23 c'est 8 tours
et bien-sûr des diametres différent et des entraxes differents .......
je fais quoi

[Van Hurlu]

moi j'ai fait 7 tours

[cirrus91@free.fr]

bon, j'ai enfin reçu mon colis après 5 coup de fils a ce site fermé
je vais me mettre a bricoler ça ma j'ai une question
Aurélien dit 6 tours pour la bobine et sur le site http://lesailesdesenart.free.fr/index.php?option=com_content&view=article&id=183&Itemid=23 c'est 8 tours
et bien-sûr des diametres différent et des entraxes differents .......
je fais quoi

L'original est mieux que la copie.......
Et c'est le seul modèle qui a été testé avec un Tosmétre.
C'est 8 tours spires jointives (c'est important) sur un tube de cablage électrique.

[pascamax]

Salut

j'ai fait tout comme il faut et je suis super satisafait du resultat

par contre la partie degainée commence à me faire plein de spirales

est ce que cela va beaucoup nuire aux perfs ?

[tequila]

La distance fixe etre le milieux de la bobine et l endroit ou est dénude la tresse c est en ligne droite ou il faut tenir compte de la longueur du câble enroule ? Merci les gars

[cirrus91@free.fr]

Salut

j'ai fait tout comme il faut et je suis super satisafait du resultat

par contre la partie degainée commence à me faire plein de spirales

est ce que cela va beaucoup nuire aux perfs ?

Ce n'est pas une configuration idéale.

Et pour répondre à un autre message

La distance est
l'endroit ou le câble est dénudé de sa tresse
et en ligne droite
le milieu de la bobine.

Le cheminement du câble est le suivant:
Entrée dans l'intérieur du  tube par un coté.
sortie par le trou percé de l'autre coté
8 tours ( on revient sur ses pas )
nouvelle entrée par l'autre trou percé.
sortie du tube par l'autre coté.

Cirrus

et bientot une antenne 5/8 pour poste fixe.

[Nico13]

Salut

Avez vous des références dans le commerce de "bonne" antennes?

Je vais certainement essayer de faire celle qui est décrite plus bas, mais elle reste quand meme encombrante et pas trés pratique à utiliser sur terre. Je suis donc à la recherche d'une antenne type fouet par exemple.

Thx
Nico

[Claude]

Bonjour à tous
Voici un lien d'une antenne très facile à faire,pas besoin d'appareil pour le réglage du TOS, si vous respectez les longueurs, avec du gain et une bande passante très large pour utilisation fixe sur la sellette.
Je l'ai installé dans plusieurs sellettes sans souci.
http://www.qsl.net/f3wm/radio/pocket.html
Bonne bricole
Claude

[cirrus91@free.fr]

Bonjour Nico 13

Tu trouveras ci dessous le lien pour réaliser une antenne fouet à partir d'une antenne CB.

http://www.parapentiste.info/forum/instruments-de-vol/une-antenne-tres-longue-portee-t21272.0.html
http://lesailesdesenart.free.fr/index.php?option=com_content&view=article&id=201:realisation-dune-antenne-fouet-pour-poste-fixe&catid=4:tech-cross-competitions&Itemid=23

Il faut aussi dire qu'il existe des solutions toutes faites chez les marchands de CB, à voir selon ses compétences en bricolage.
Cirrus

[Mathieu]



Je viens de faire un montage rapide avec du câble coaxial RG59 monté sur une prise BNC (pour ma TH22), l'essai est concluant mais le câble est en 6mm et c'est une vraie galère à faire tenir correctement. Je n'ai pu faire que 4 tours autour de la self et même si ça a l'air de bien fonctionner, ça ne tient pas comme j'aimerais.

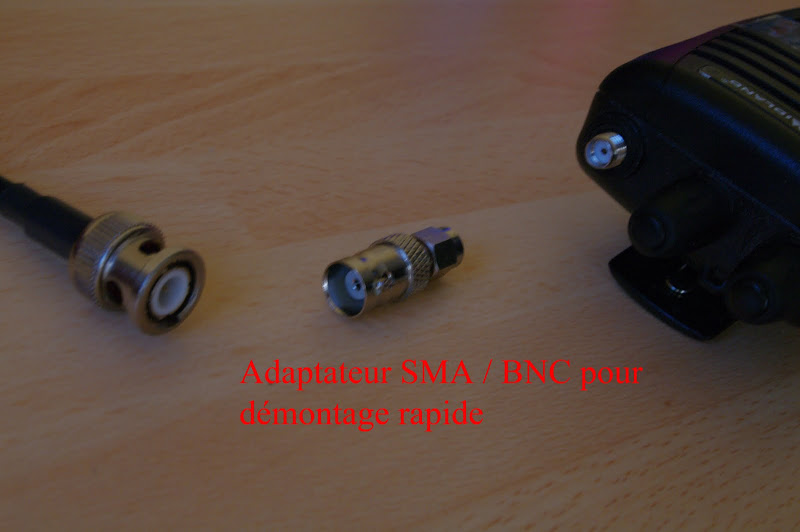

Quelqu'un aurait une référence de câble coaxial plus fin, comme celui utilisé sur le site des Ailes de Sénart? Idéalement monté en BNC, mais j'ai aussi un adaptateur SMA/BNC...

Autre chose: tes photos ne sont plus accessibles Aurélien. Elles ne seraient pas dispos ailleurs par hasard?

[Airman]

Bonjour,

on a tout vu la sur le forum.
Pour faire simple: Une antenne plus elle est longue plus elle est efficace sauf que.......
Il faut adapter les impédances (en général 50 ohms) pour que le transfert d'énergie soit le plus important (le fameux ros /tos)
De plus un Ros trop élevé risque de détruire l'étage de puissance de l'émetteur.par surchauffe (Faut que l'énergie s'échappe).
Il faut donc que tout soit prévu pour du 50 Ohms (antenne, câble, connecteurs)

Un moyen facile de calculer la longueur d'onde: 300 / fréquence en MHz.
ex: Vhf 143.975: 300 / 144 (pour arrondi) = 2.08 m

pour notre utilisation, on peut utiliser des antennes prévues pour la bande radio amateur des 2m
qui s'étend de 144 à 146 Mhz .
Le choix est grand.(voir ici: http://www.radiotech.eu/shop/40-antennes-vhf-uhf-shf

La suite au prochain épisode

R-man

[Shadal]

Si tu as bien lu les docs de fabrication, l'antenne décrite est faite pour avoir une impédance adaptée. Et en plus elle est facile à ranger malgré sa longueur.

[Aurelien]

Je confirme que mes mesures marchent, et apportent un gain important.
Encore une fois, je n'impose rien à personne ... Alors les critiques à 2 balles ...

[Mathieu]



Je me suis fait à peu près la même en suivant les indications du site des Ailes de Sénart, et ça marche carrément bien. Hier à Vérel, je captais pour la première fois la balise de St-Hil.

Par contre, chez moi le câble entre la radio et la self est beaucoup plus court. Apparemment, cette partie du câble ne sert à rien je crois (?). Et j'ai aussi utilisé du tube de gaine rigide pour enrouler le câble. La gaine électrique que j'ai utilisée au début s'écrasait.

Pour l'instant je la laisse pas à demeure dans la sellette mais faudra que j'essaie... Perso j'ai la radio dans le cockpit et l'antenne part dans le cocon, je la sens pas du tout.

[nazbrok]

si l'antenne passe dans le cocon , elle est donc disposé pratiquement a plat

cela n'est-il pas gênant pour une bonne réception ?
