Aurelien
Invité
|
 |
« le: 02 Septembre 2011 - 07:18:30 » |
|
Autrement dit, on converse souvent sur du 143 et quelques MHZ. Les antennes que l'on utilise sont loin d'être en quart d'onde. Effectivement on est + sur du 1/16 ème qui couvre une gamme de fréquence assez large ( donc moins efficace ) J'ai trouvé ça permettant de calculer la longueur exacte : http://www.bmweb.fr/radio/tab_lo.phpJ'ai vu un test sur le net : la portée peut doubler ! Et vous, qu'utilisez vous comme antenne si vous avez changé l'antenne d'origine? |
|
|
|
|
gargle
passager biplace
 Hors ligne
Aile: Dudek Optic 2/ biGolden3
pratique principale: cross
vols: un certain nombre ;) vols
Messages: 0
|
|
« Répondre #1 le: 02 Septembre 2011 - 09:20:43 » |
|

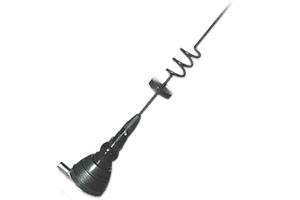

bonjour, qu'es ce qui te fait dire que les antennes sont en 1-16 d'onde ? la taille extérieure ? si c'est la taille extérieure, il faut savoir qu'une antenne n'est pas obligatoirement droite, il peux y avoir des antennes hélicoïdale :  ou même un mix des deux :  Il suffit que la longueur totale du fil soit dans le 1/4 d'onde environ. c'est vrai que spiraler une antenne ne permet pas un gain important et donc n'est pas aussi performant qu'une antenne "fouet" ( de 50 cm pour un 1/4 d'onde sur le 143 MHz). mais de toutes façon, les antennes sont réglés (accordées) en fonction de la fréquence, car sinon, en réception, on ne recevrait quasi rien, et en émission, on grille l'émetteur... Vu qu'on utilise des émetteurs radio amateur, les fabricants optimisent du mieux qu'ils peuvent les antennes (toute proportion gardée, on est sur des appareil mobiles), car c'est bien un des éléments les plus important en radio amateur. |
|
|
|
|
|
|
|
g2loq30fr
Invité
|
|
« Répondre #3 le: 03 Septembre 2011 - 12:32:36 » |
|
slt, depuis des années j'utilise une antenne faite main....
tu achètes une rallonge CB de 2 m déjà monté (norauto, feu vert ...magasin de cb ....) tu le coupe à la bonne longueur d'un côté, tu dégarnis en enlevant la tresse de masse sur une dizaine de centimètres, tu dégarnis 5 cm d'âme que tu couvre de soudure, pour que ça ne s'éfiloche pas ...et tu achète un raccord CB/ton poste .....
ensuite si ta radio est fixée à la sellette, tu passe l'antenne dans un des passage suspente secours ...en laissant pendre dehors l'extrémité ......
bons vols
|
|
|
|
|
|
Aurelien
Invité
|
|
« Répondre #4 le: 04 Septembre 2011 - 08:43:14 » |
|
Merci pour l info! Et vu que tu fais ca depuis quelques temps, je suppose que tu as du observer une nette différence entre l antenne classique fournit avec la radio et cette installation!
|
|
|
|
|
|
g2loq30fr
Invité
|
|
« Répondre #5 le: 04 Septembre 2011 - 19:34:07 » |
|
oui, bien sur, la portée est meilleure, mais bon, dans les trous c'est niqué quand même, vaut mieux être plus haut !!!  |
|
|
|
|
|
Aurelien
Invité
|
|
« Répondre #6 le: 06 Septembre 2011 - 03:57:34 » |
|
 Bon, je sais ce qu'il me reste à faire quand ça volera moins !
|
|
|
|
|
|
Aurelien
Invité
|
|
« Répondre #7 le: 07 Septembre 2011 - 15:52:47 » |
|
Selon les tests lus :
* A proximité, il n'y a pas de différence de réception, le récepteur n'est pas saturé quand on est très proche. L'émission avec l'antenne filaire ne sature pas le récepteur mobile non plus.
* A 7 km on peut noter une différence à la réception: 4 points pour l'antenne classique et 6 points pour l'antenne filaire. On ne remarque cependant pas de différence sonore, peut être un peu plus de bruit de fond...
* A 15 km de distance, dans une vallée coudée, l'antenne classique ne reçoit plus rien. L'antenne filaire indique encore 4 points et la conversation est claire.
|
|
|
|
|
|
Aurelien
Invité
|
|
« Répondre #8 le: 11 Septembre 2011 - 21:05:38 » |
|
Ca y est j ai réalisé le montage!
Depuis chez moi, à l interieur, j ai pu capter les balises du semnoz, revard, montmin, salève, avec une clarté incroyable !! ( depuis Annecy proche centre )
J ai fais 7 spires au lieu de 8.
Pas pu tester en émission.
En tout cas, pour l instant c est bluffant !!! Car avec l antenne originale, depuis l appart, c était Semnoz / Montmin avec une mauvaise réception
|
|
|
|
|
|
tequila
Invité
|
|
« Répondre #9 le: 11 Septembre 2011 - 21:17:32 » |
|
tu as des photos de ton montage stp ?
|
|
|
|
|
Van Hurlu
Rampant
Hors ligne
Aile: Chili 5
pratique principale: vol / site
vols: + de 1000 h vols
Messages: 2
|
|
« Répondre #10 le: 12 Septembre 2011 - 09:09:48 » |
|
je suis intéressé aussi, pour une utilisation "à la maison"
en vol la réception est bonne, et une petite antenne est plus pratique
|
|
|
|
|
|
Aurelien
Invité
|
|
« Répondre #11 le: 12 Septembre 2011 - 09:50:20 » |
|
|
|
|
|
|
gargle
passager biplace
Hors ligne
Aile: Dudek Optic 2/ biGolden3
pratique principale: cross
vols: un certain nombre ;) vols
Messages: 0
|
|
« Répondre #12 le: 12 Septembre 2011 - 10:01:25 » |
|
Normalement, seule la partie dégainée rayonne, pourquoi faire des spires sur la partie avec blindage ? Et quelle est l'importance de la longueur du câble blindée ? En tout cas, c'est super clair comme montage  |
|
|
|
|
|
Aurelien
Invité
|
|
« Répondre #13 le: 12 Septembre 2011 - 10:03:34 » |
|
C'est là que le TOS est le plus faible. Sur les antennes CB, le bobinage est parfois serti dans l'embase. Après ne m'en demandez pas trop ! Je teste, ça marche ... Faite comme ça et vous verrez !  |
|
|
|
|
marc
G33k, option ligne de commande
Rampant
Hors ligne
Aile: Freestyle2, Aspen2, BiStromboli
pratique principale: vol / site
Messages: 0
Aime le jus de betterave ! Plouf !
|
|
« Répondre #14 le: 12 Septembre 2011 - 10:08:14 » |
|
je vais sans doute tester, mon antenne est toute niquée et j'ai tendance à mal entendre les gens... Merci pour le roman photo, parfait pour les flemmards  |
|
|
|
|
Aurelien
Invité
|
|
« Répondre #15 le: 12 Septembre 2011 - 10:09:08 » |
|
merci ! PS : baissez le volume ! |
|
|
|
|
Van Hurlu
Rampant
Hors ligne
Aile: Chili 5
pratique principale: vol / site
vols: + de 1000 h vols
Messages: 2
|
|
« Répondre #16 le: 12 Septembre 2011 - 10:59:03 » |
|
@Aurélien tout d'abord merci pour tes tests me donne envie à moi aussi de doubler ma reception je me pose moi aussi la même question que gargle Normalement, seule la partie dégainée rayonne, pourquoi faire des spires sur la partie avec blindage ?
Et quelle est l'importance de la longueur du câble blindée ?
donc pour être plus clair, peux tu nous préciser si tu a juste recopié un modèle ou si tu a obtenus celui ci par réglage et expérimentation par exemple : ta longueur de dénudé fait 47cm et non 50cm je suppose que la longueur de blindé sert juste pour emmener l'antenne (cad la partie non blindé) à l'endroit désiré et la c'est génial car tu peux la mettre loin de la tête on préserver tes neurones pendant l'émission |
|
|
|
|
gargle
passager biplace
Hors ligne
Aile: Dudek Optic 2/ biGolden3
pratique principale: cross
vols: un certain nombre ;) vols
Messages: 0
|
|
« Répondre #17 le: 12 Septembre 2011 - 11:44:45 » |
|
En cherchant un peu, j'ai compris l’intérêt de la longueur du câble blindé. Par contre, je ne trouve pas les même longueur ... Toutes les mesures ont étés faite avec un TOSmetre / analyseur de réseau ? en respectant la longueur entre les éléments ? Voila le lien qui m'a permis de mieux comprendre : http://lesantennespourlesnuls.pagesperso-orange.fr/page_notion_1.htm |
|
|
|
|
Van Hurlu
Rampant
Hors ligne
Aile: Chili 5
pratique principale: vol / site
vols: + de 1000 h vols
Messages: 2
|
|
« Répondre #18 le: 12 Septembre 2011 - 12:58:22 » |
|
ton lien est très instructif, merci  |
|
|
|
|
|
Aurelien
Invité
|
|
« Répondre #19 le: 12 Septembre 2011 - 14:44:17 » |
|
Rien est fait au hasard, cf lien ci dessus.
|
|
|
|
|
|
tequila
Invité
|
|
« Répondre #20 le: 12 Septembre 2011 - 15:26:56 » |
|
et on trouve ou de la prise sma s'il vous plait ? http://www.electronique-diffusion.fr/index.php?cPath=23_492_493si il y a moins cher ailleurs je prends l'info il faut de 50 ou 500 ohm ? (edit 50ohm si j'ai bien lu les photos) j'ai déjà pas mal de cable tv qui sert a rien donc je vais essayer ca une fois trouvé ce connecteur sma merci |
|
|
|
|
Man's
Médaille en chocolat du 20millionième
enrouleur(se) de thermique
Hors ligne
Aile: Zeno 2
pratique principale: cross
vols: Plusieurs milliers de vols
Messages: 96
Up, up, and away !
|
|
« Répondre #21 le: 12 Septembre 2011 - 16:47:33 » |
|
Ca sert à quelque chose les spirales ou c'est juste pour gagner un peu de longueur ?
|
Plus nous nous élevons et plus nous paraissons petits à ceux qui ne savent pas voler - F. Nietzsche
|
|
|
|
Aurelien
Invité
|
|
« Répondre #22 le: 12 Septembre 2011 - 17:08:28 » |
|
ça joue le rôle d'une self
|
|
|
|
|
Van Hurlu
Rampant
Hors ligne
Aile: Chili 5
pratique principale: vol / site
vols: + de 1000 h vols
Messages: 2
|
|
« Répondre #23 le: 12 Septembre 2011 - 17:21:25 » |
|
ça joue le rôle d'une self
même en étant blindé ???? c'est ça qui me parait bizarre mais bon mes cours d'électro sont un peu anciens dans ma mémoire  |
|
|
|
|
|
|
|
